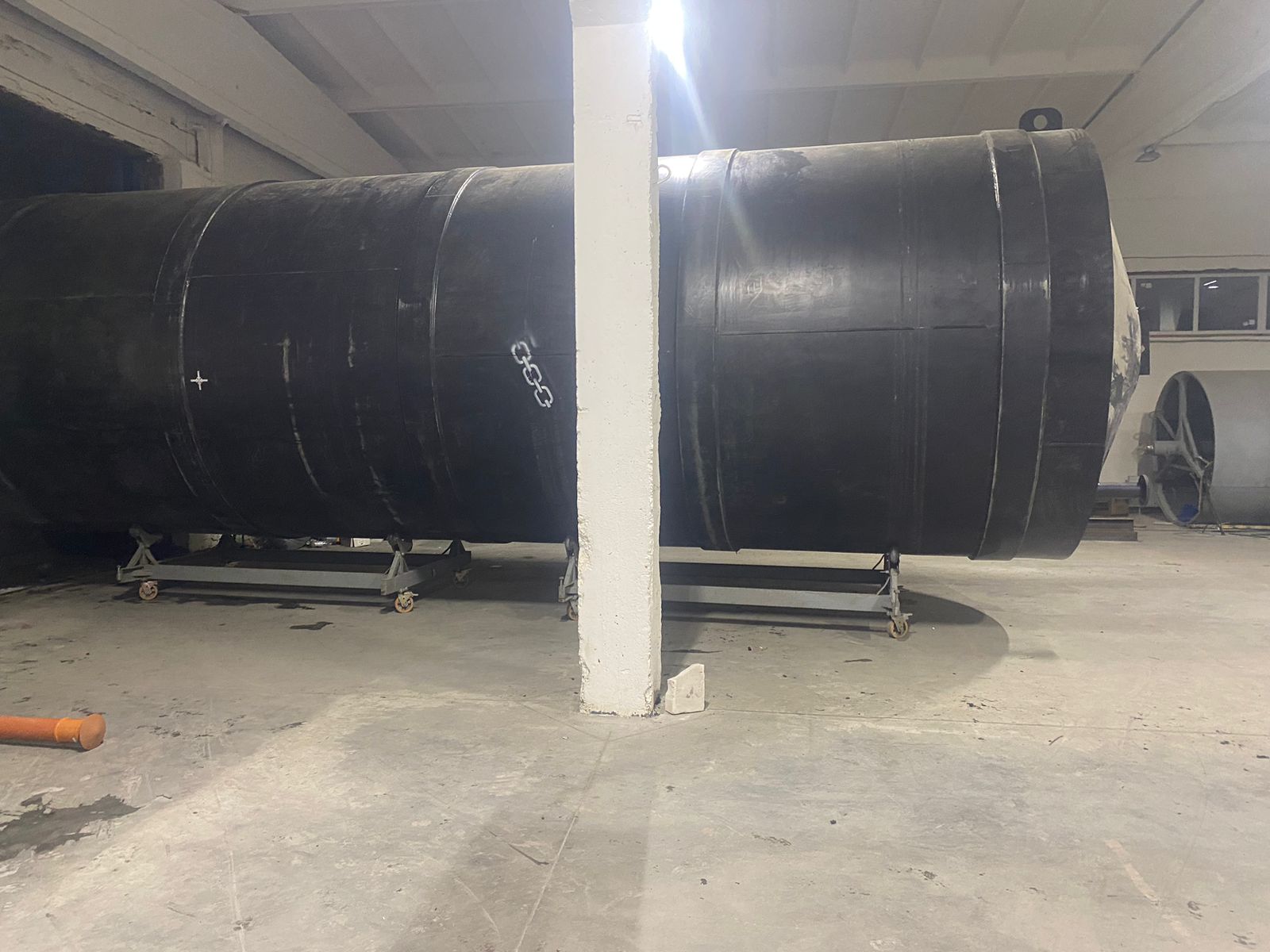

Подземные емкости

При проектировании и монтаже Подземных емкостей необходимо учитывать много факторов:

  • состав грунта (песок, глина, суглинок и т.п.)
  • уровень грунтовых вод
  • глубину промерзания грунта в зимний период
  • возможность проезда по ней автомашин
  • прочее.

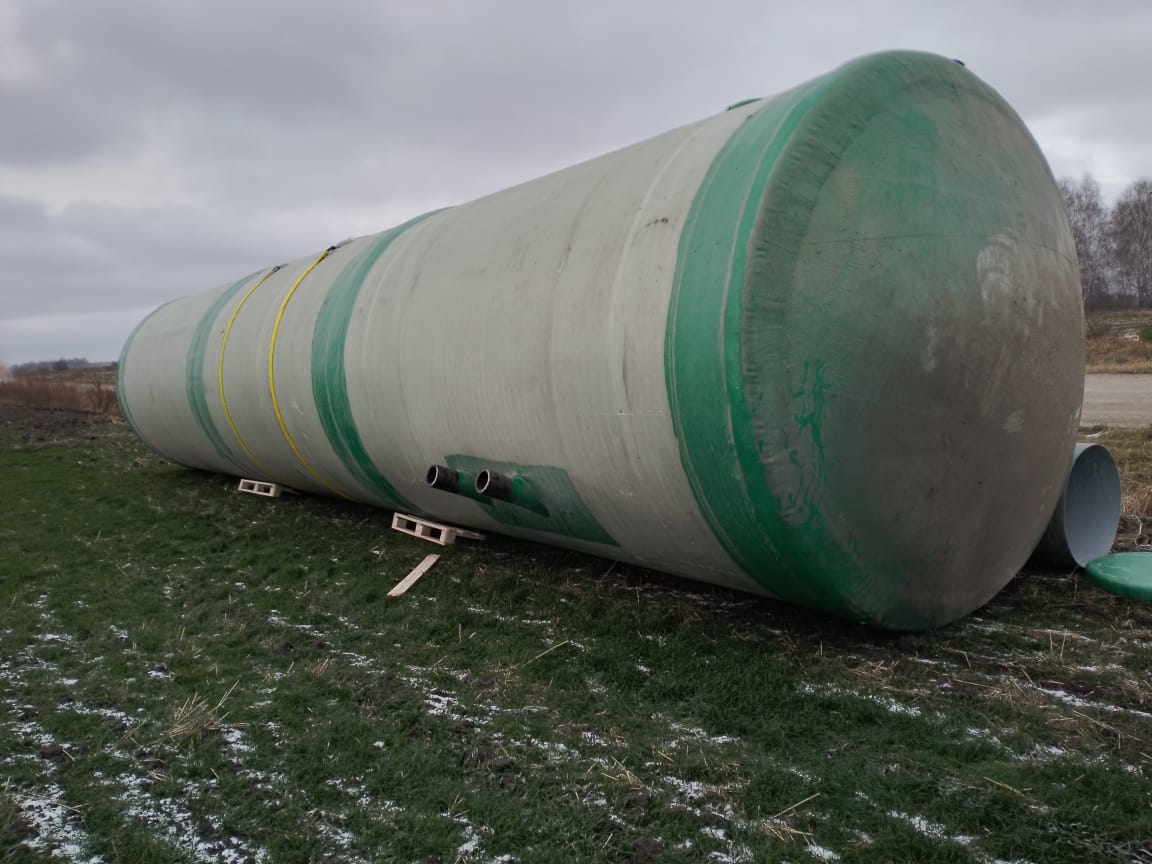

С учетом глубины засыпки, Подземные емкости необходимо усиливать дополнительными ребрами жесткости от сжатия их во внутрь под воздействием грунта.



Схема монтажа Емкости в грунт

В избежание выдавливания емкости на поверхность грунтовыми водами ее необходимо закрепить к фундаментной плите.

Рекомендации по монтажу Емкости.

  1. Мероприятия по безопасности и охране труда

С точки зрения безопасности и охраны труда монтаж емкостей является самым опасным этапом. Перед монтажом емкостей убедитесь, что следующие мероприятия по безопасности и охране труда проверены и выполнены:

1.1 Правильность формы котлована (исключение обвала)

1.2 Ограждение котлована

1.3 Ограждение проездов

1.4 Подъемное оборудование и выполнение подъемных работ

1.5 Подключение к электросетям

При производстве монтажных работ и последующей эксплуатации необходимо руководствоваться положениями и требованиями, изложенными в следующих документах:

- «Правила безопасности при эксплуатации водопроводно-канализационных сооружений» (ГОСТ 12.3.006-75 ССБТ);



- «Охрана труда и техника безопасности в коммунальном хозяйстве» (Утверждены Приказом Минжилкомхоза РСФСР от 21 сентября 1987 г.                            N 401);

Монтаж и обслуживание резервуаров должно производиться специально обученным персоналом.

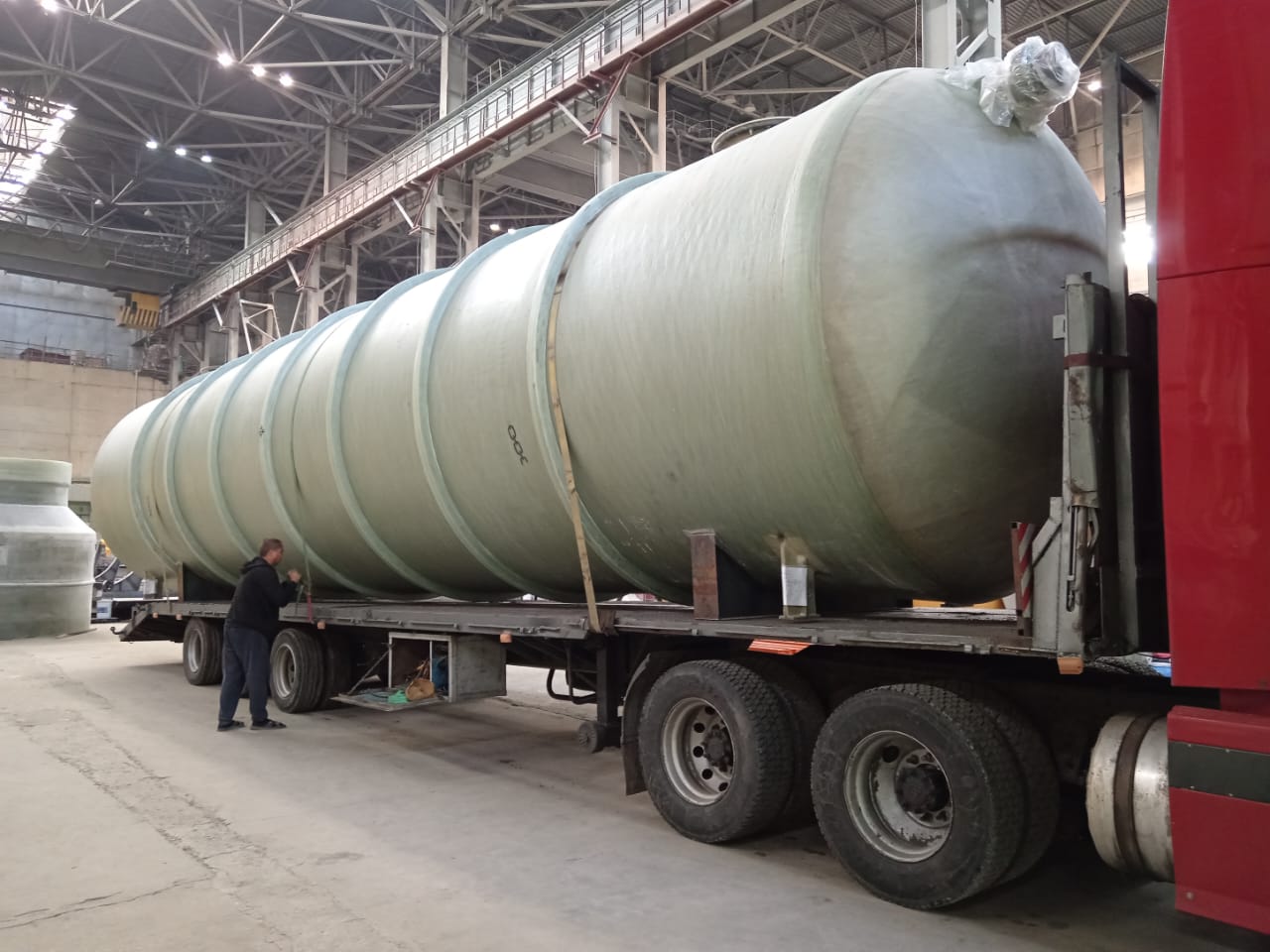

2.Транспортирование

Транспортирование осуществляется автомобильным, железнодорожным и другими видами транспорта. Изделия устанавливаются на деревянные подставки и закрепляются для предохранения от сдвига.

Транспортирование электронасосов и системы автоматики производить в соответствии с требованиями и положениями, указанными в технической документации на данное оборудование

Погрузочно-разгрузочные работы должны выполняться с исключением ударов по корпусу.

Перед монтажом удалить транспортный крепеж и возможные не закрепленные предметы.

3.Монтаж

Размер основания котлована под установку емкости должен превышать наружные габариты емкости минимум на 1500 мм по каждому из измерений. При установке нескольких емкостей в одном котловане необходимо обеспечить меж емкостное расстояние минимум в 500 мм. Для емкостей большого диаметра (2м и больше) рекомендуется увеличить эти расстояния до 1000 мм.

Перед проведением монтажа емкостей в котловане необходимо обустроить монолитную плиту-основание. Во избежание ошибок – настоятельно рекомендуется, чтобы Расчет ж/б плиты был произведен лицензированной проектной организацией.

                          Крепление емкостей горизонтального исполнения рекомендуется проводить мягкими синтетическими стропами, имеющими храповой механизм регулировки натяжения.

  Фундаментная плита представляет собой бетонную конструкцию,  установленную на   дне котлована, на уплотненном слое песка толщиной не менее 300 мм. Основание должно быть ровным. Необходимо проверить горизонтальный уровень поверхности до и после установки плиты.

 Фундаментная плита армируется проволочной  сеткой  с  ячейкой  200  х 200 мм и

диаметром арматуры не  менее  7  мм.  Рекомендуемая   толщина плиты – не менее 200 мм. Длина и ширина плиты должны превышать габариты резервуара минимум на 600 мм.

Определение габаритов фундаментной плиты определяется на этапе проектирования.

  • Выровненное дно котлована заполнить слоем песка 300 мм. Песок необходимо утрамбовать, затем проверить горизонтальный уровень.
  • Залить или уложить на дно котлована фундаментную плиту и проверить горизонтальный уровень. Плита должна иметь гладкую поверхность.
  • Необходимо очистить поверхность плиты от посторонних предметов и строительного мусора. Убедитесь, что между поверхностью основания и дном емкости ничего нет.

- Установите резервуар на фундаментную плиту, на предварительно подготовленную песчаную подушку

  • Закрепите его к фундаментной плите текстильными стропами по  ребрам  жесткости.  Если существует опасность выталкивания корпуса высокими грунтовыми водами, то необходимо дополнительно  к анкерам произвести пригруз корпуса товарным бетоном.

4.Засыпка корпуса

Обратную засыпку резервуара производится только после установки и крепления резервуара к фундаментной плите и проверки вертикальности и горизонтальности установки.

Заполнить резервуар водой на 1/4 объема, установить и затянуть крепежные ремни, песок находящийся между опорными ногами резервуара утрамбовать до 95% плотности естественного грунта.

Слои просеянного  песка по 300 мм засыпают по периметру,  постоянно   трамбуя каждый слой до 95% плотности естественного грунта. Особенно тщательно трамбуется песок вокруг входной и выходной трубы. Обратную засыпку производите мягким грунтом без камней, периметру резервуара. Одновременно с подсыпанием в котлован слоев  песка следует доливать воду. В противном случае возможна деформация корпуса. Засыпку выполнять по слоям, максимальной высотой 50 см. Зимой надо учесть, что грунту нельзя замерзать. Грунт под подводящий и напорные коллектора утрамбовывают. Применение механических вибраторов с массой более 100 кг запрещено. Утрамбовку грунта выполнить выше отметки -1.00 от поверхности земли. Уплотнение грунта ближе, чем 30 см от резервуара запрещается.



Внимание!

  • Нельзя использовать смерзшийся засыпной песок (при проведении работ в зимний период).
  • Нельзя засыпать грунтом (заливать бетоном) емкость не заполненную водой.
  • Нельзя использовать механические вибраторы массой более 100 кг.
  • Запрещается трамбовка грунта ближе, чем 300 мм от резервуара.





  1. Присоединение труб

Необходимо проверить соединения внутреннего трубопровода, т.к. при длительной транспортировке соединения могут ослабнуть.

При муфтовых соединениях проверить:

  • соединительные поверхности;
  • оси муфты и подводящего коллектора. При фланцевых соединениях проверить:
  • наличие повреждений на уплотнениях;
  • оси труб;
  • равномерность затяжки.



  1. Установка емкостей в зеленой зоне

С целью исключения попадания осадочных вод внутрь насосной станции, необходимо предусматривать возвышение люка станции на 200 мм от уровня грунта.

  1. Установка емкостей под дорогой

При монтаже под проезжей частью, над корпусом устанавливается армированная бетонная плита толщиной не менее 250 мм. Размеры плиты должны выходить за стенку корпуса станции со всех сторон минимум на 500 мм. Приустановке чугунного люка необходима установка опорного кольца над колодцем.
