Цилиндрические вертикальные емкости
Вертикальную емкость применяют и эксплуатируют в различных областях промышленности. Такие емкости могут быть дополнительно оснащены площадками для обслуживания, лестницами и другими конструктивными элементами. Преимущество вертикальной емкости - она занимает меньшую площадь для установки по сравнению с горизонтальной.
Стандартные литые Цилиндрические вертикальные емкости



На цилиндрические вертикальные емкости возможна установка поплавкового уровнемера широкого диапазона «УР», предназначенного для измерения и контроля уровня жидкости. Уровнемер в комплекте с датчиками ВБИ позволяет решать задачи регулирования уровня, сигнализации предельных значений и автоматического отключения подачи рабочей жидкости в резервуары при достижении предельных значений. Температура эксплуатации уровнемера от -40° С до +50°С. Установленный на емкость уровнемер герметичен и исключает попадание паров рабочей жидкости в окружающую среду.
Вертикальные цилиндрические накопители.
Использование вертикальных резервуаров из пластика – это практичный способ организации хранения жидких веществ на небольшой площади. Благодаря равномерному распределению нагрузок такие емкости не требуют усиления металлическим каркасом или пластиковыми ребрами жесткости, что приводит к значительной экономии по сравнению с емкостями других форм.

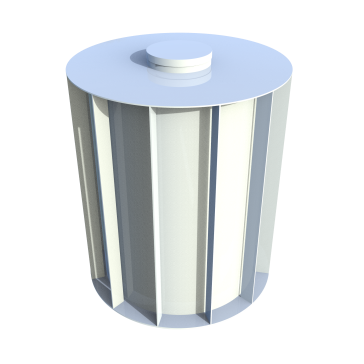

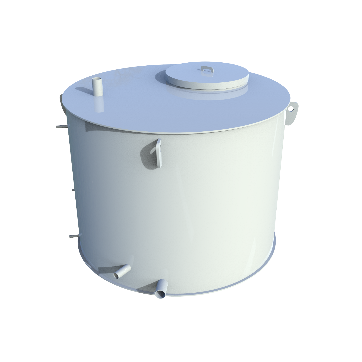

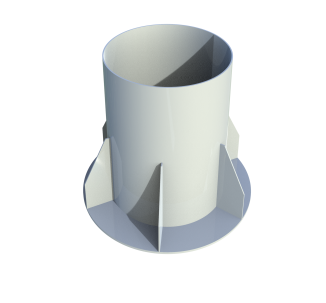

Модель вертикального резервуара

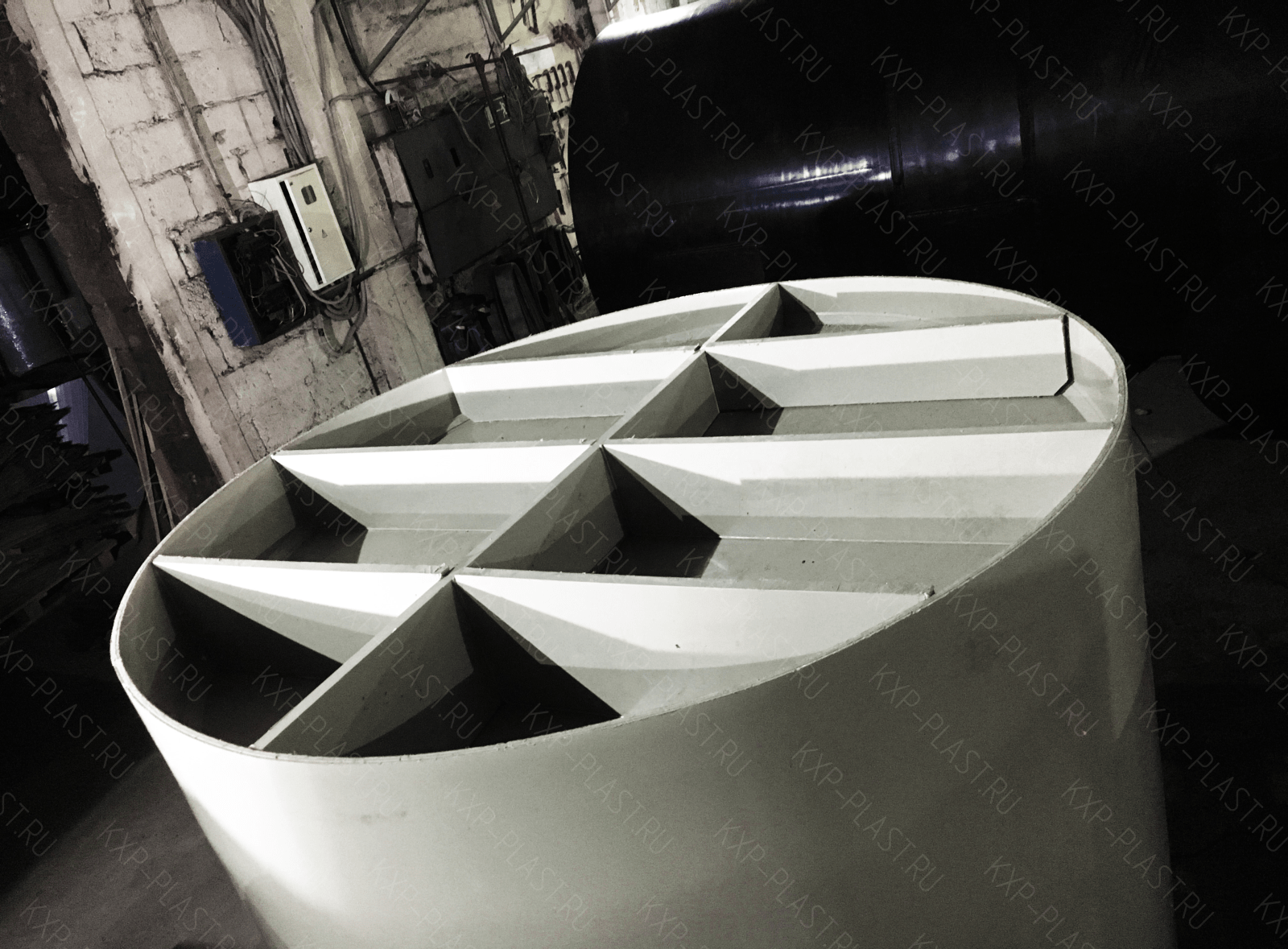

Конструктивные особенности вертикальных резервуаров.
Для производства емкостей наше предприятие использует листы из полимерных материалов – полиэтилена низкого давления PE-100 и блок-сополимера полипропилена PP-C. Эти материалы долговечны, не вступают в реакцию с большинством веществ, в том числе щелочами и кислотами. Такие накопители отлично подойдут для хранения питьевой воды – вкус и запах останутся неизменными.

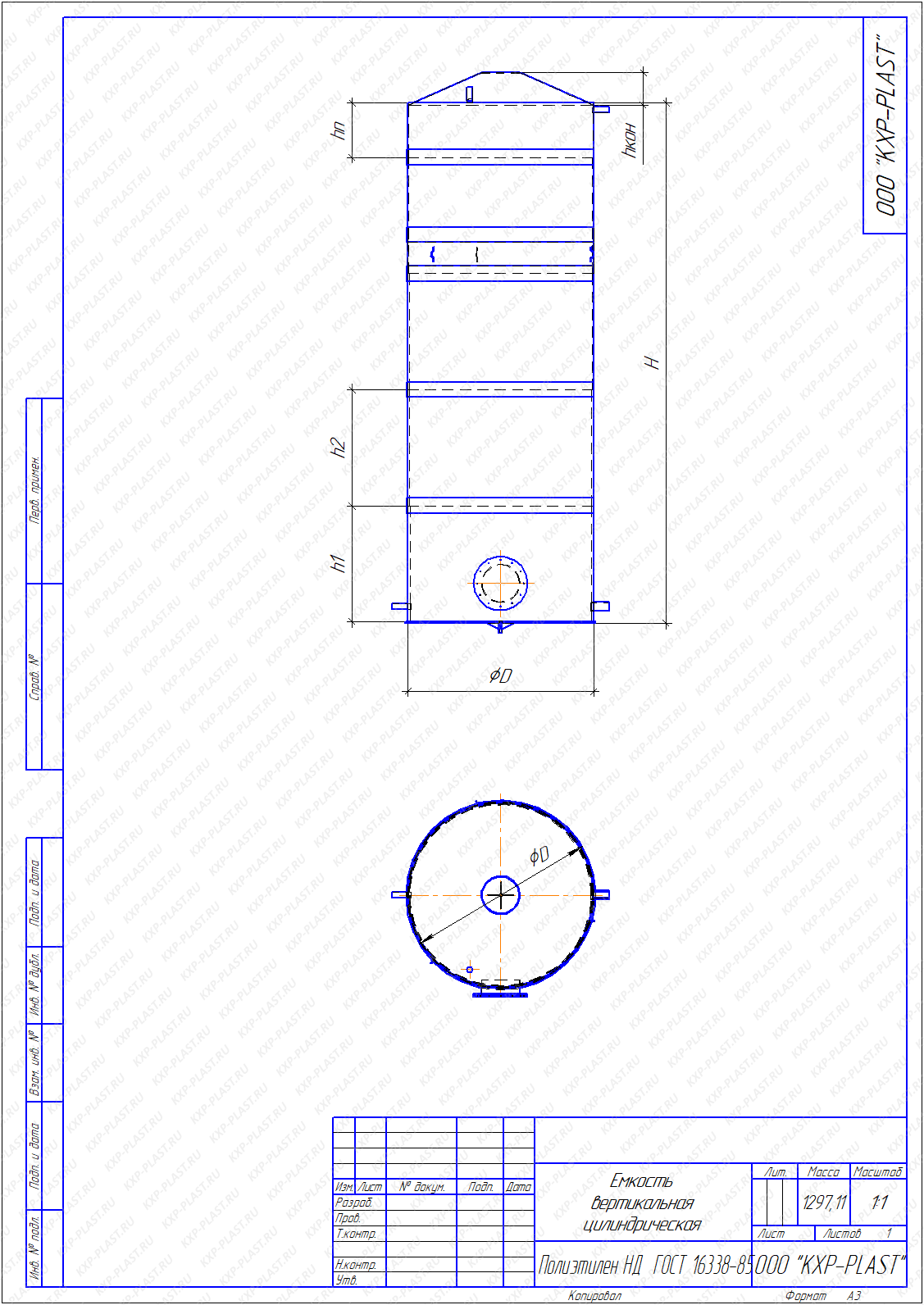

Принципиальный чертеж вертикальной емкости
Стандартные емкости вертикального исполнения комплектуются плоскими дном и крышей. Все криволинейные детали для будущего сосуда вырезаются на фрезерном станке с числовым программным управлением, что обеспечивает высокую точность исполнения заказа.

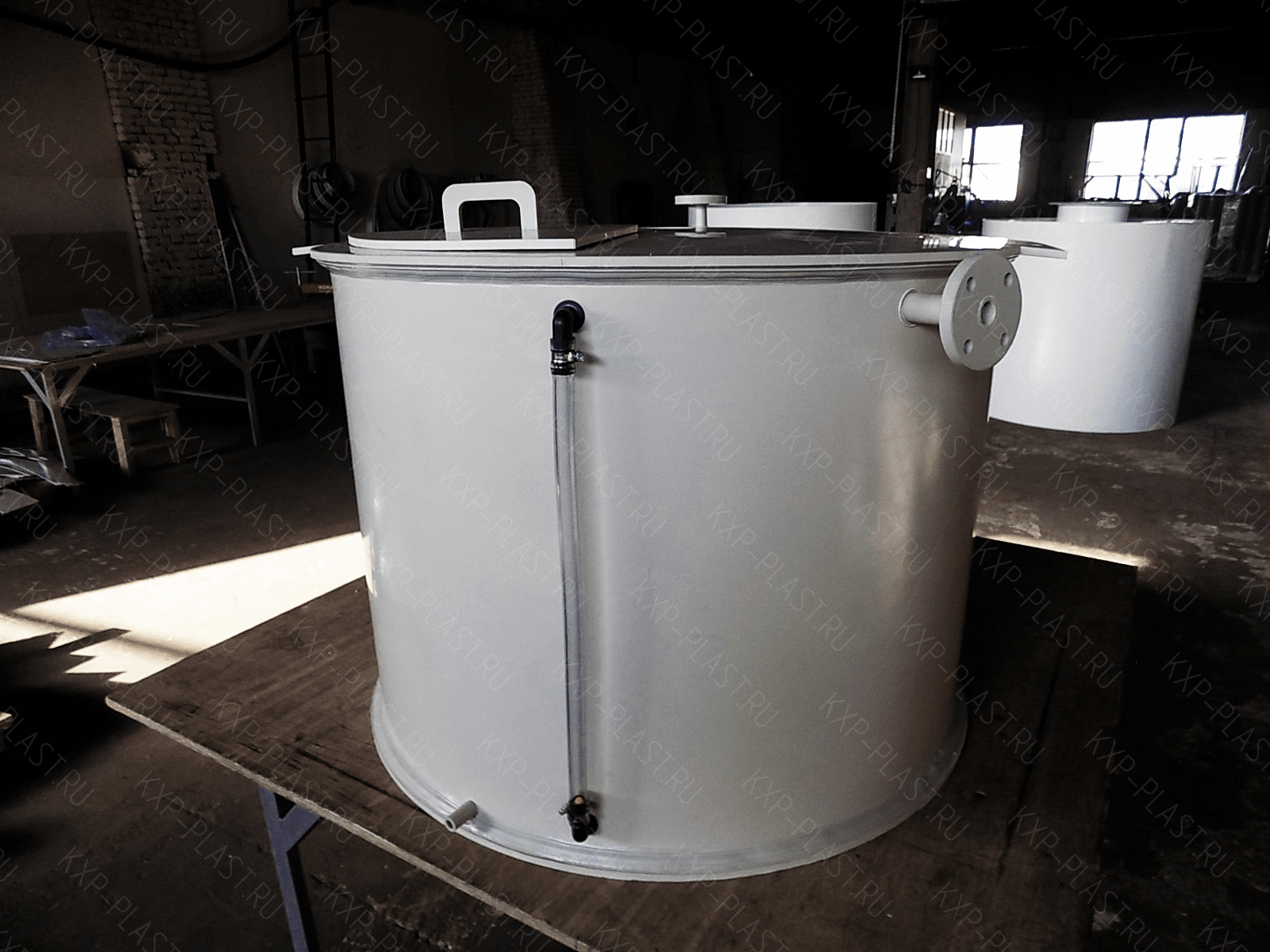

Полипропиленовая емкость с наклонным дном
По желанию заказчика возможно изготовление конусной крыши, днище можно сделать наклонным для полного стока жидкости. Диаметры дна и крыши больше наружного диаметра корпуса на 50мм, поскольку они привариваются к корпусу пластиковой емкости с двух сторон – изнутри и снаружи.

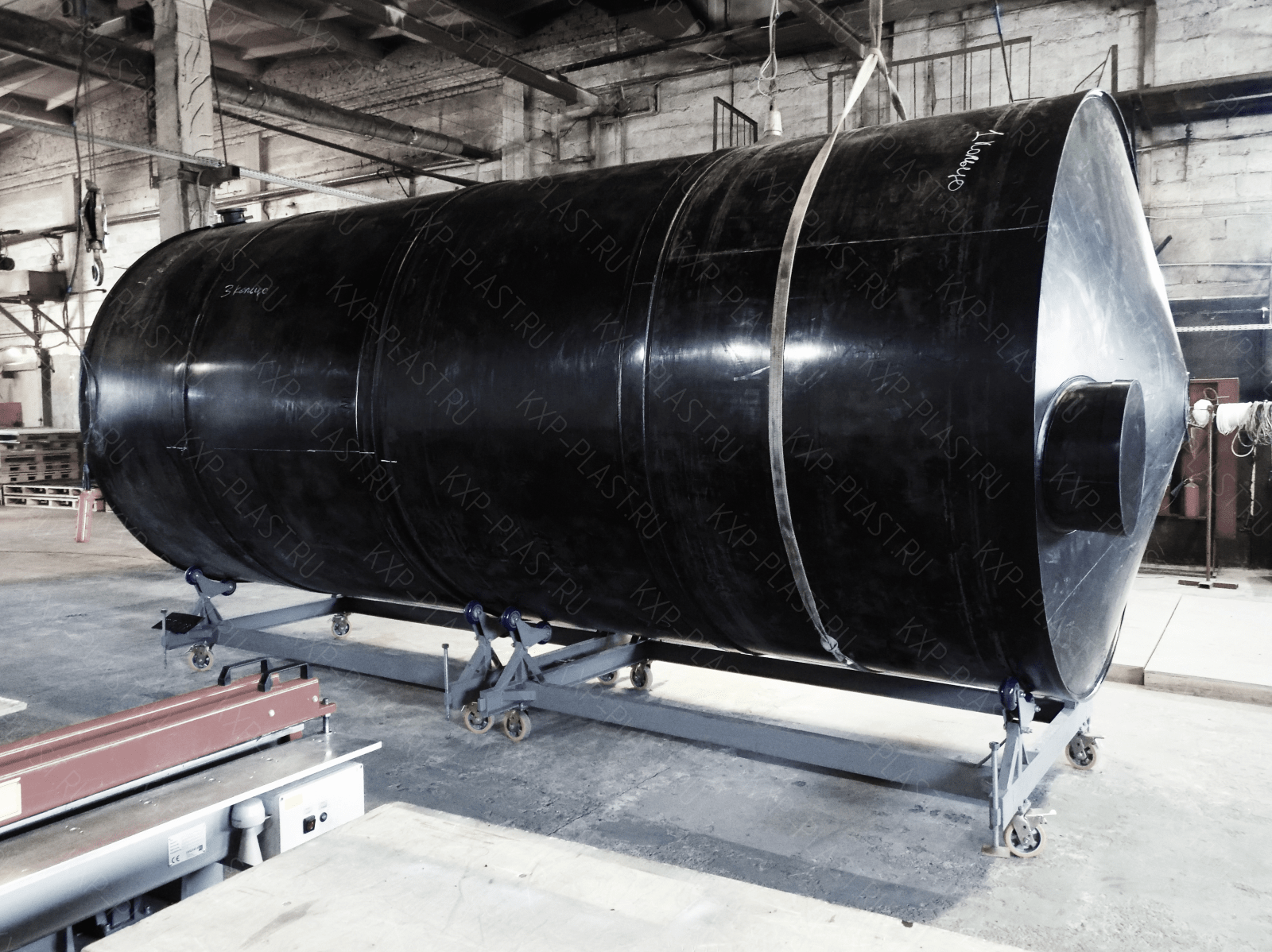

Полиэтиленовая емкость с конусной крышей
Корпус резервуара, если высота его оказывается больше двух метров, изготавливают из нескольких секций, которые соединятся друг с другом через обечайку. При этом каждая секция имеет свою толщину стенки. Чем ближе секция корпуса пластикового резервуара ко дну емкости – тем большее давление от столба жидкости она испытывает, тем толще должна быть стенка.
Комплектация.
Цилиндрические вертикальные емкости по заданию заказчика комплектуются необходимыми патрубками с резьбовыми фитингами или фланцами. Фланцы для патрубков изготавливаются из полиэтилена или полипропилена толщиной 20мм, рассверловка по ГОСТ 12815-80 Ру1.0.
В крыше емкости устанавливается горловина люка обслуживания. Крышка люка может быть двух типов – заглушка и на болтовом соединении с фланцем.

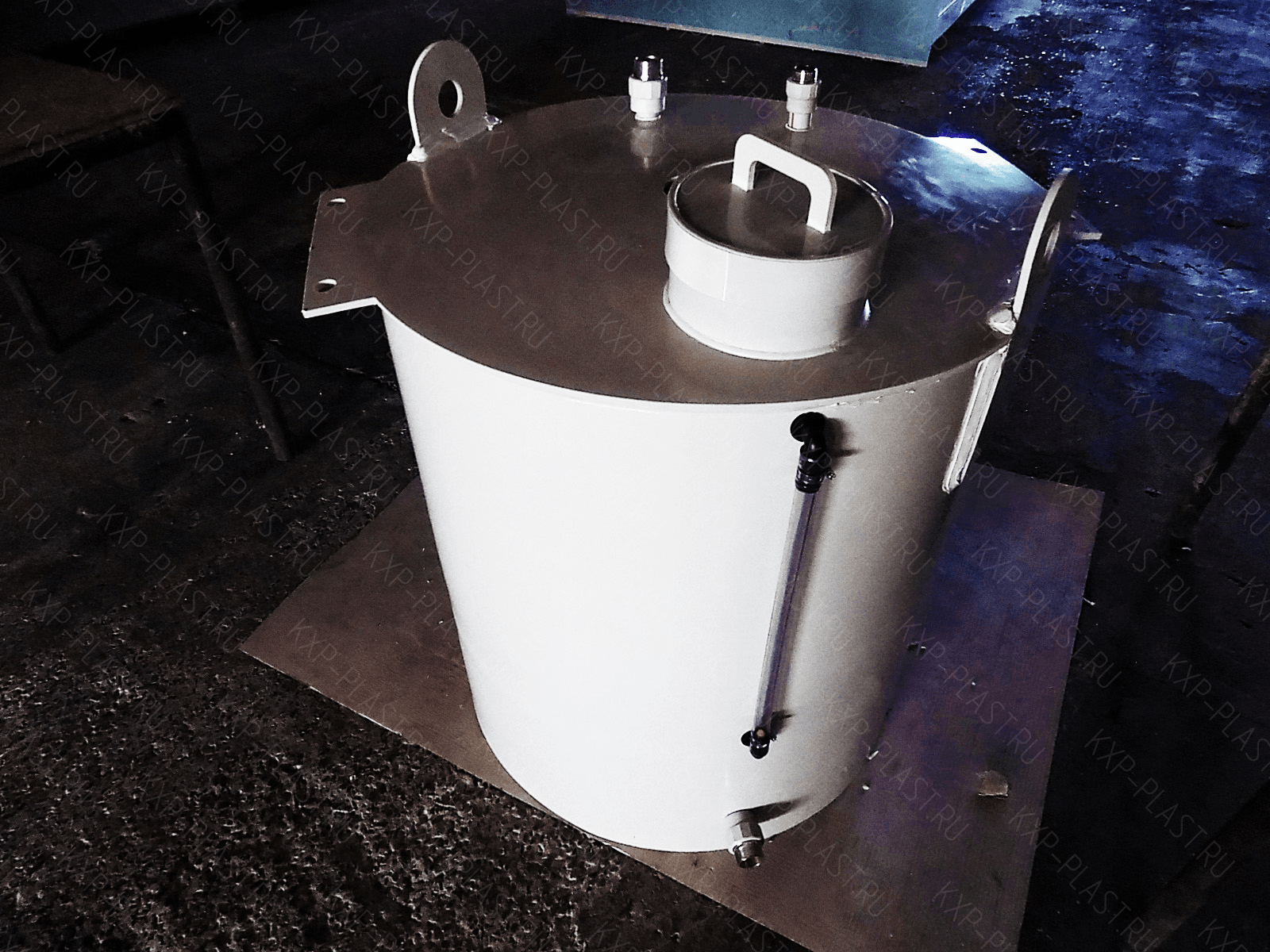

Крышка-заглушка
Также люк может располагаться в стенке корпуса, в таком случае крышка фланцевая на болтовом соединении, а секция емкости, в которой расположен люк, определенным образом усиливается.

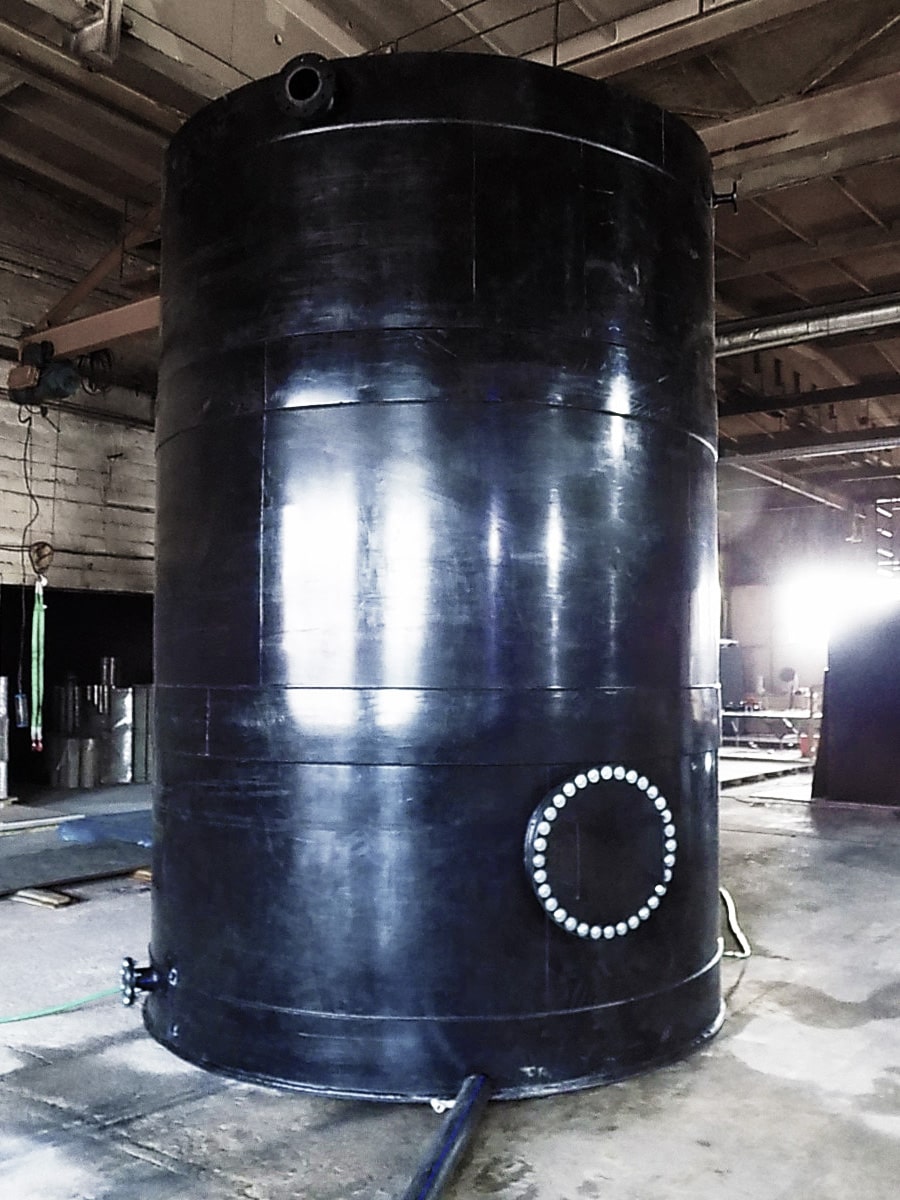

Фланцевый люк в корпусе емкости
Емкости могут быть укомплектованы смотровым стеклом и визуальным либо электронным уровнемером с мерной шкалой.

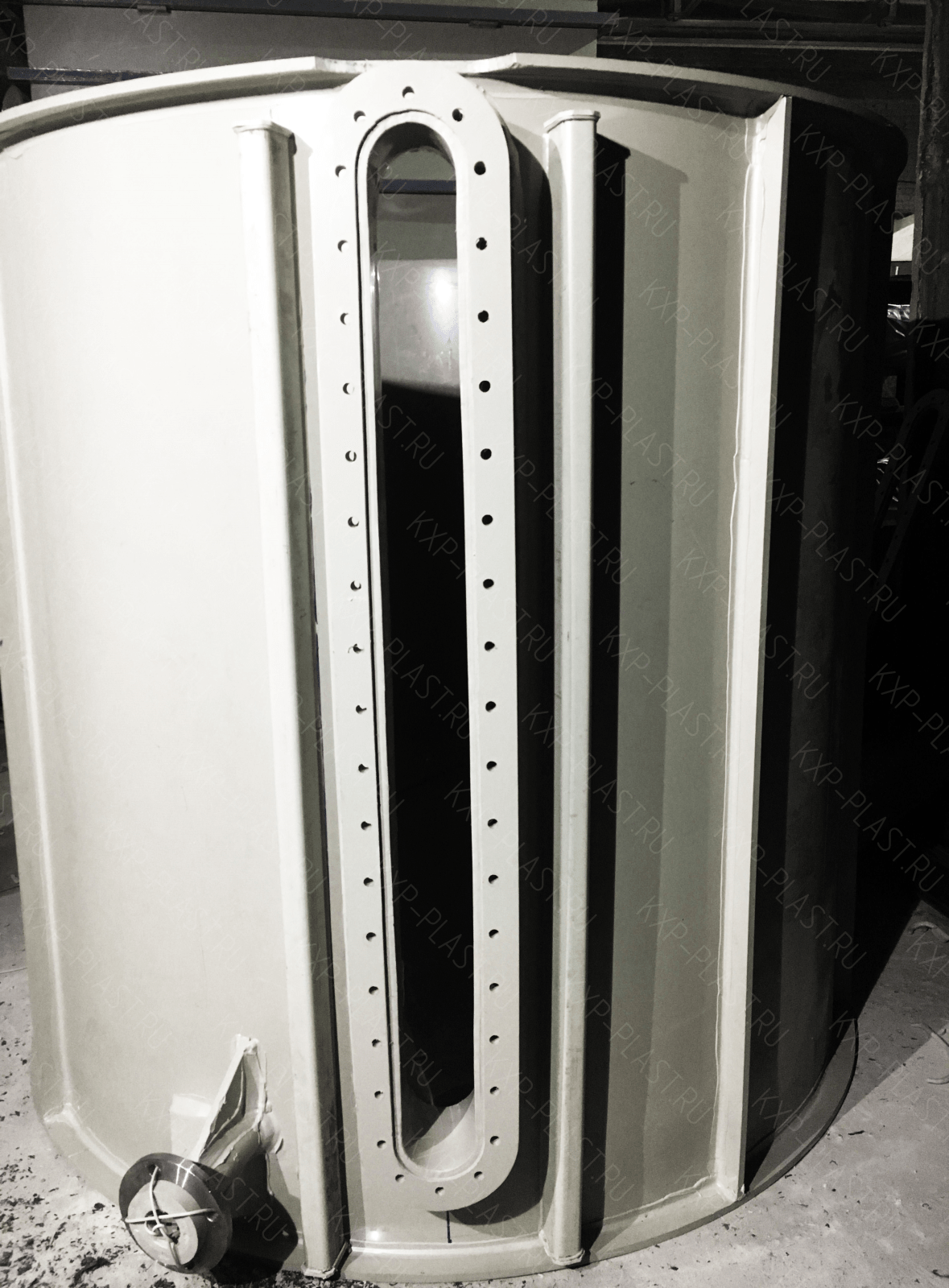

Фланец для монтажа смотрового стекла

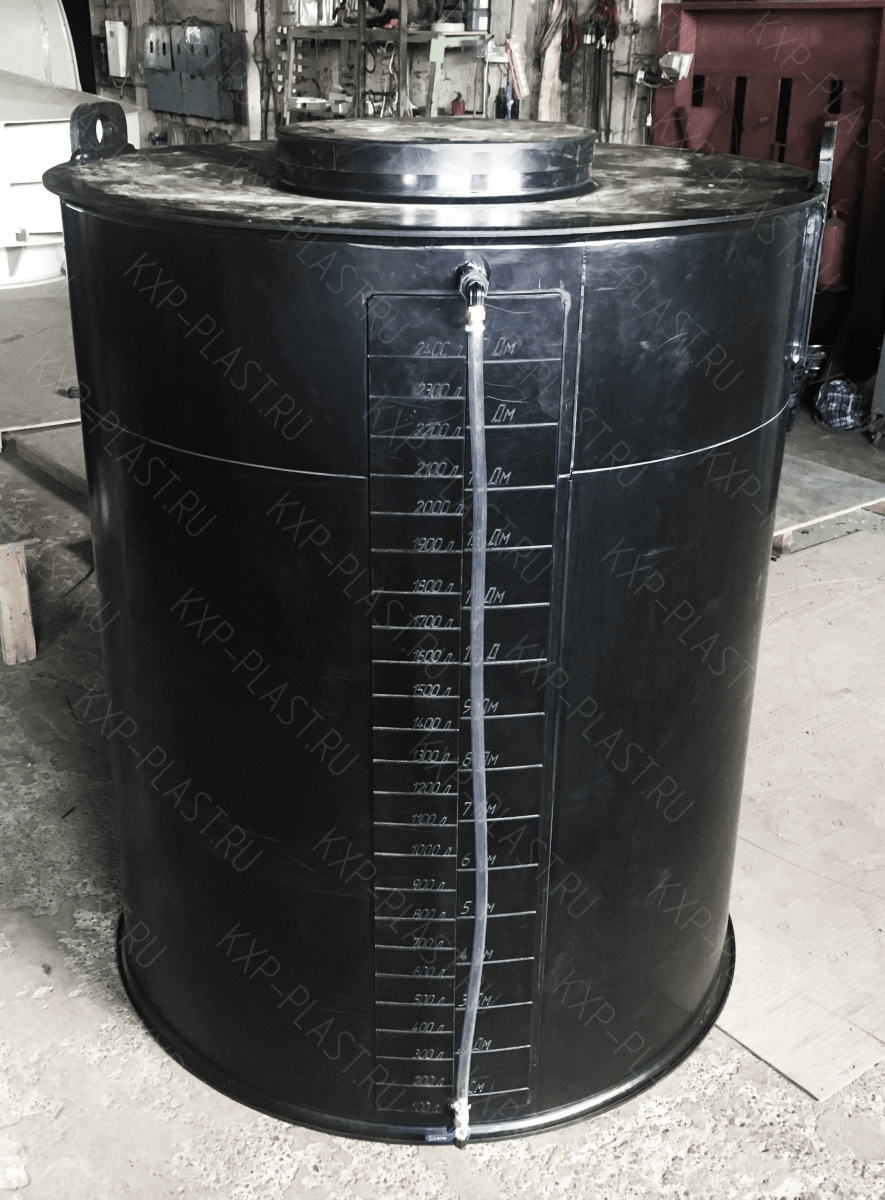

Емкость с мерной шкалой
Для спуска внутрь емкости возможна установка пластиковой лестницы. Для подъема к горловине может быть изготовлена металлическая конструкция – лестница и площадка с ограждениями.

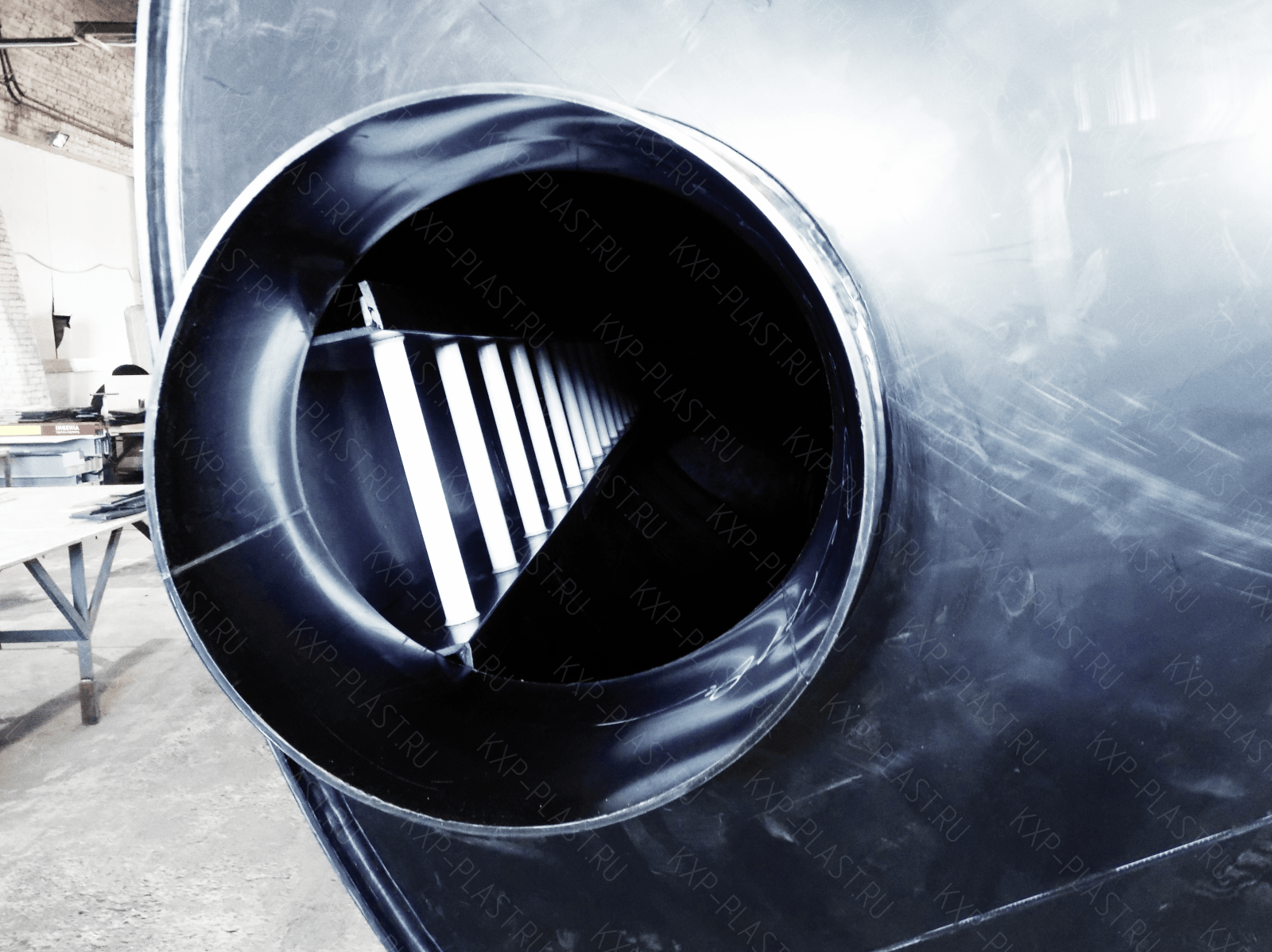

Пластиковая лестница для спуска внутрь емкости
Если жидкость, находящаяся в вертикальном резервуаре, нуждается в перемешивании, то на емкость требуется установить перемешивающее устройство.

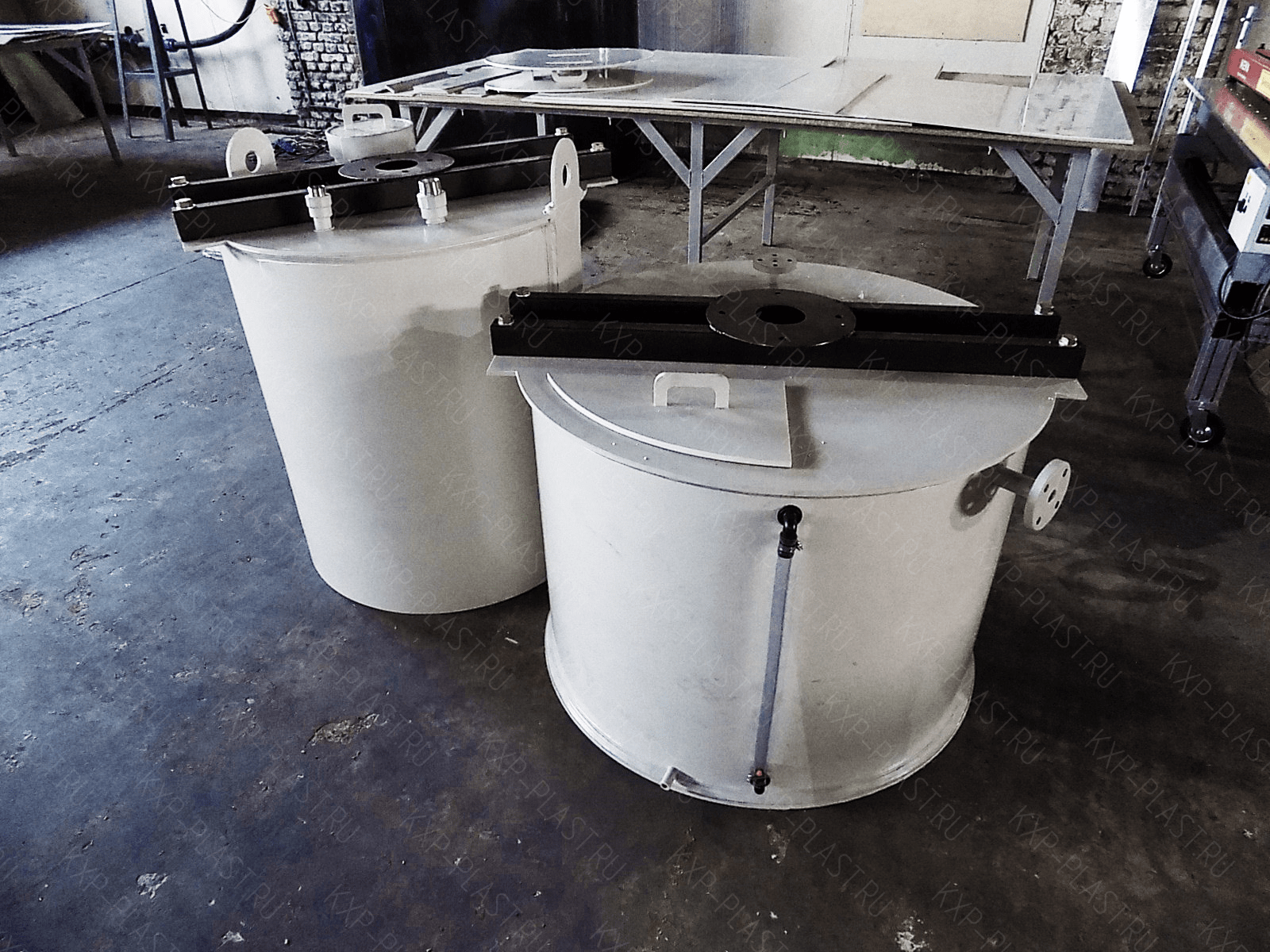

Закладные для смешивающего устройства на крыше емкости
В зависимости от вязкости среды и скорости вращения лопастей, площадка для крепления редуктора может быть закреплена непосредственно на крыше емкости. Если же среда достаточно густая или работа перемешивающего механизма создает сильные вибрации, то для того, чтобы уберечь пластиковую емкость от повреждений, площадку крепления мотора необходимо разместить на металлическом каркасе.

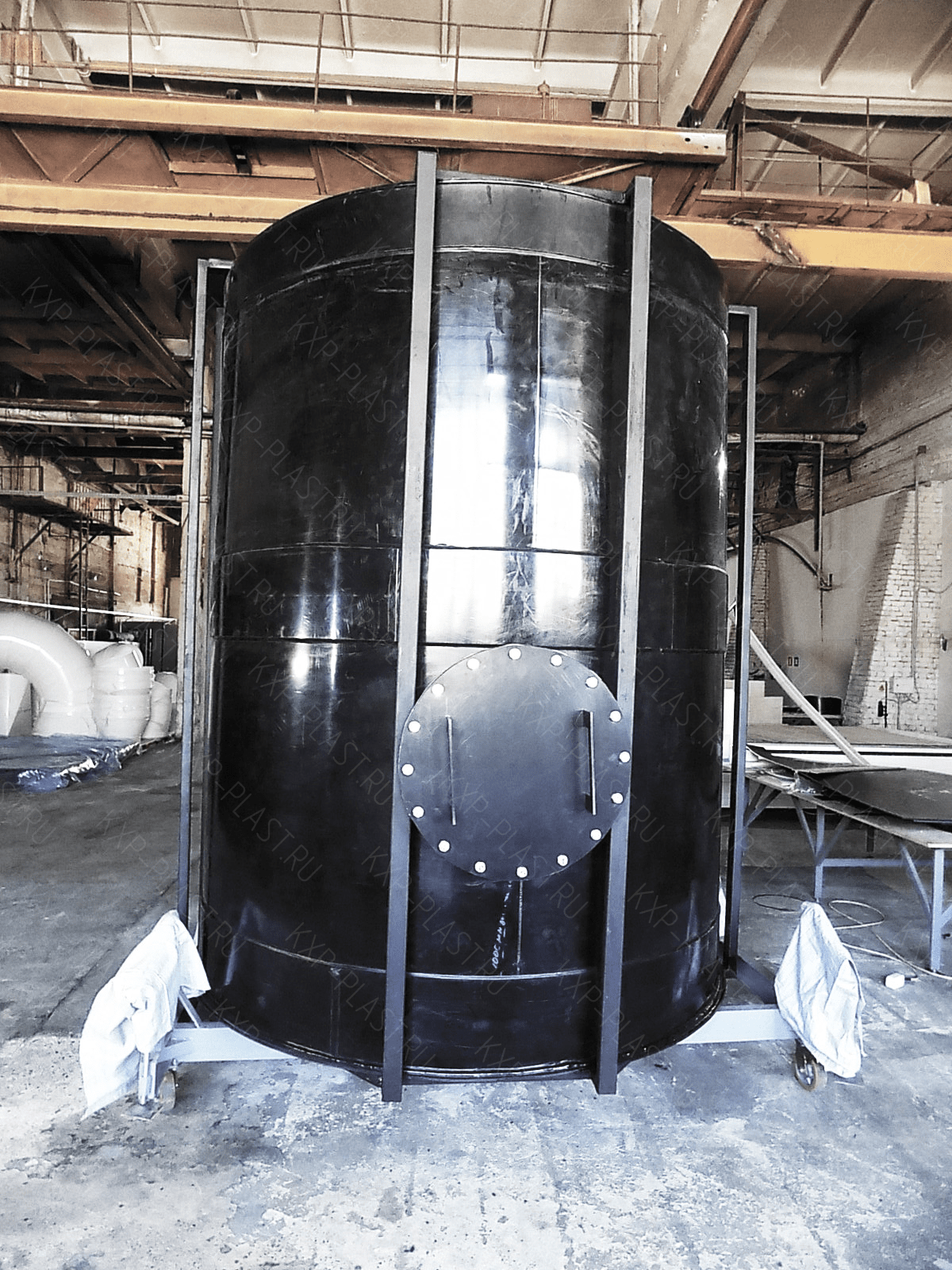

Каркас для высокочастотной мешалки
При необходимости аэрации жидкости возможно размещение внутри емкости барботажной трубы.

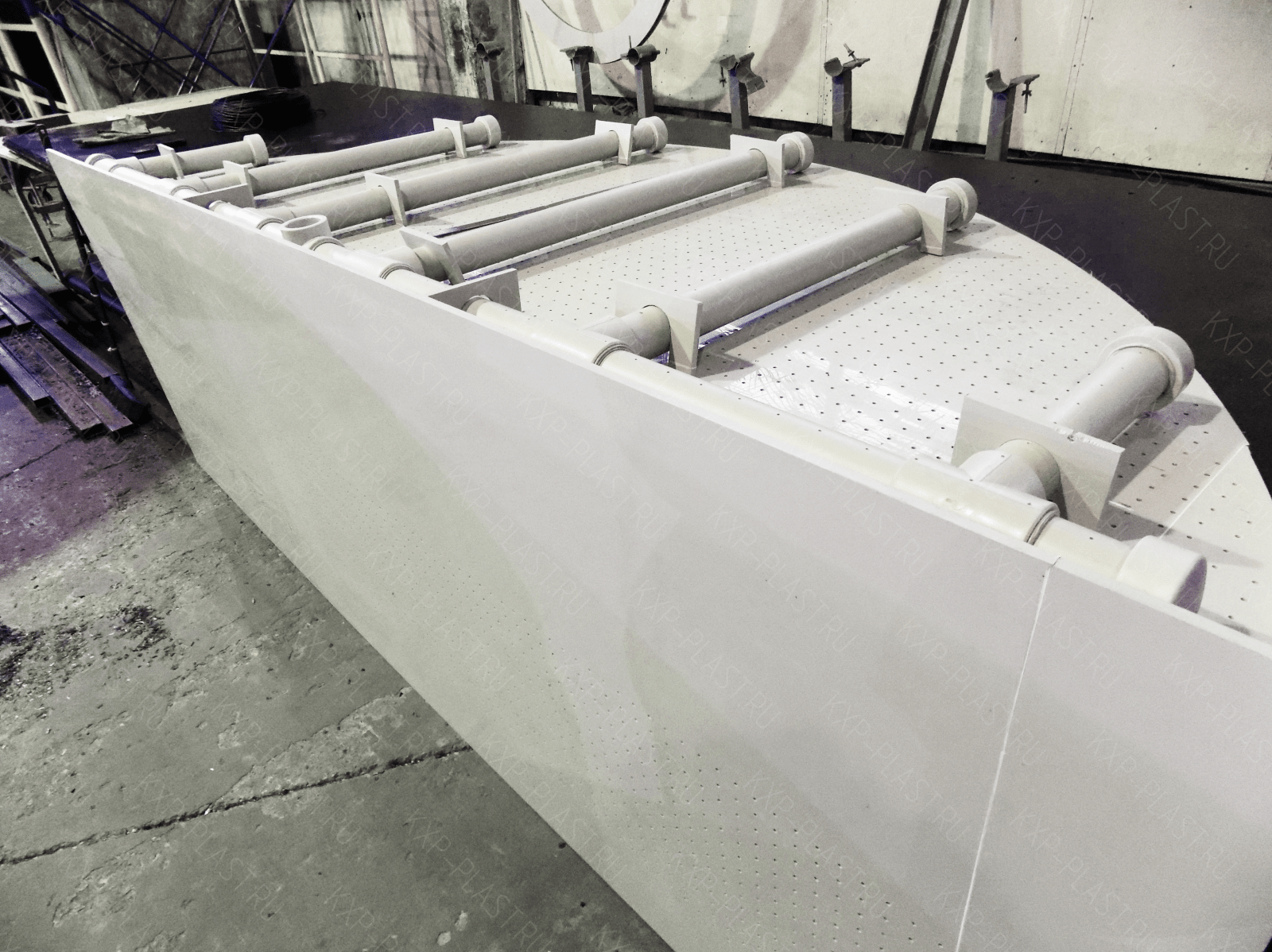

Барботажная система из полипропиленовых труб
Материал изготовления емкости.
Основным направлением деятельности предприятия «KXP-PLAST» является выпуск пластиковых емкостей из двух видов материала – полиэтилена низкого давления PE-100 и блок-сополимера полипропилена PP-C. Выбор материала зависит от нескольких факторов. Если резервуар располагается на улице, то неизбежно подвергается воздействию солнечных лучей и отрицательных температур. Здесь выбор падает на полиэтиленовую емкость, поскольку они более стабильны при низких температурах и, благодаря наличию специальных примесей, обладают устойчивостью к солнечным лучам.

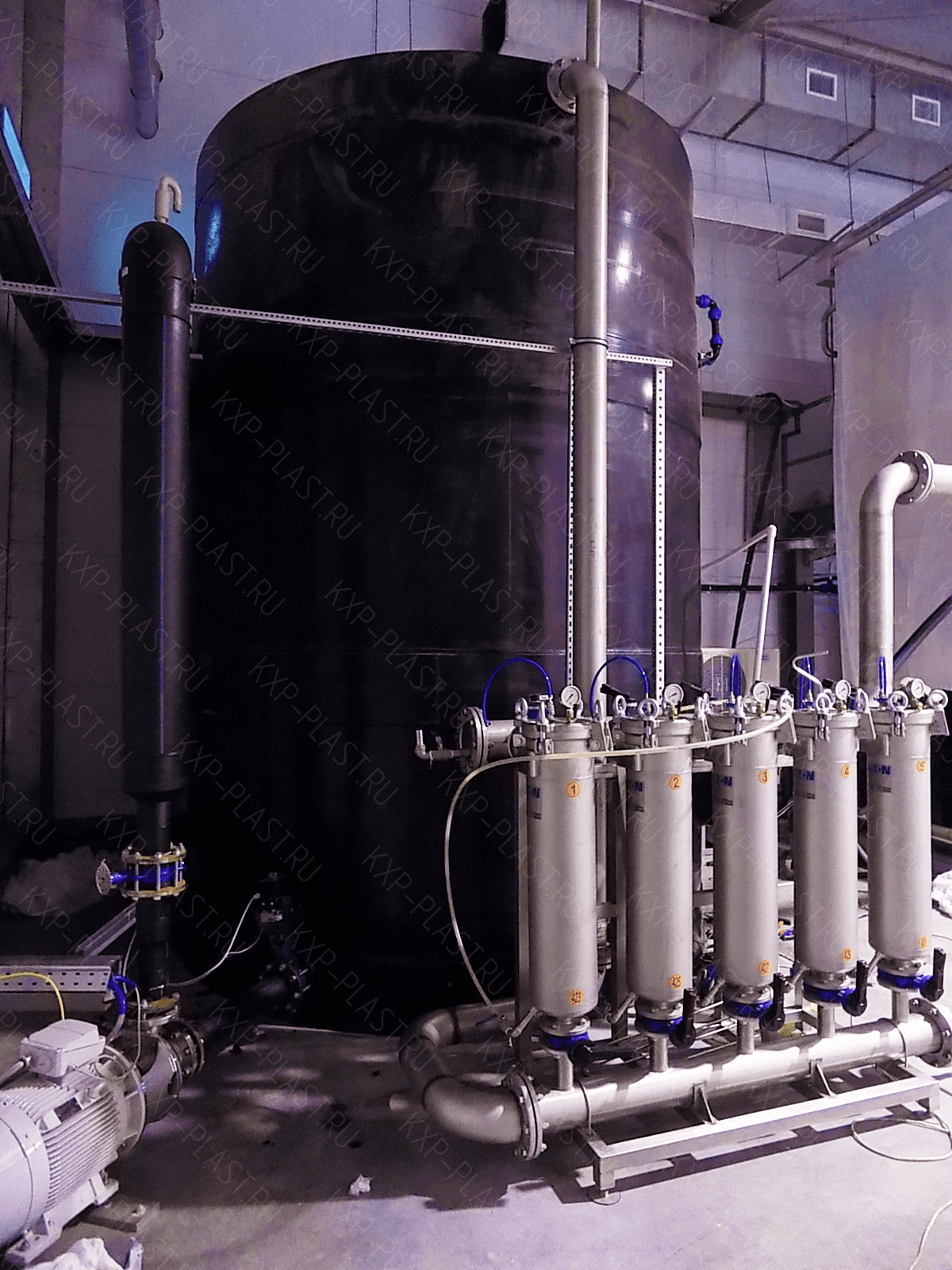

Полиэтиленовая емкость на объекте заказчика
Полипропилен же, напротив, лишен устойчивости к прямым солнечным лучам и низким температурам, при охлаждении ниже -20 градусов Цельсия материал становится хрупким. В то же время полипропиленовые емкости пригодны для эксплуатации при температурах до +80.

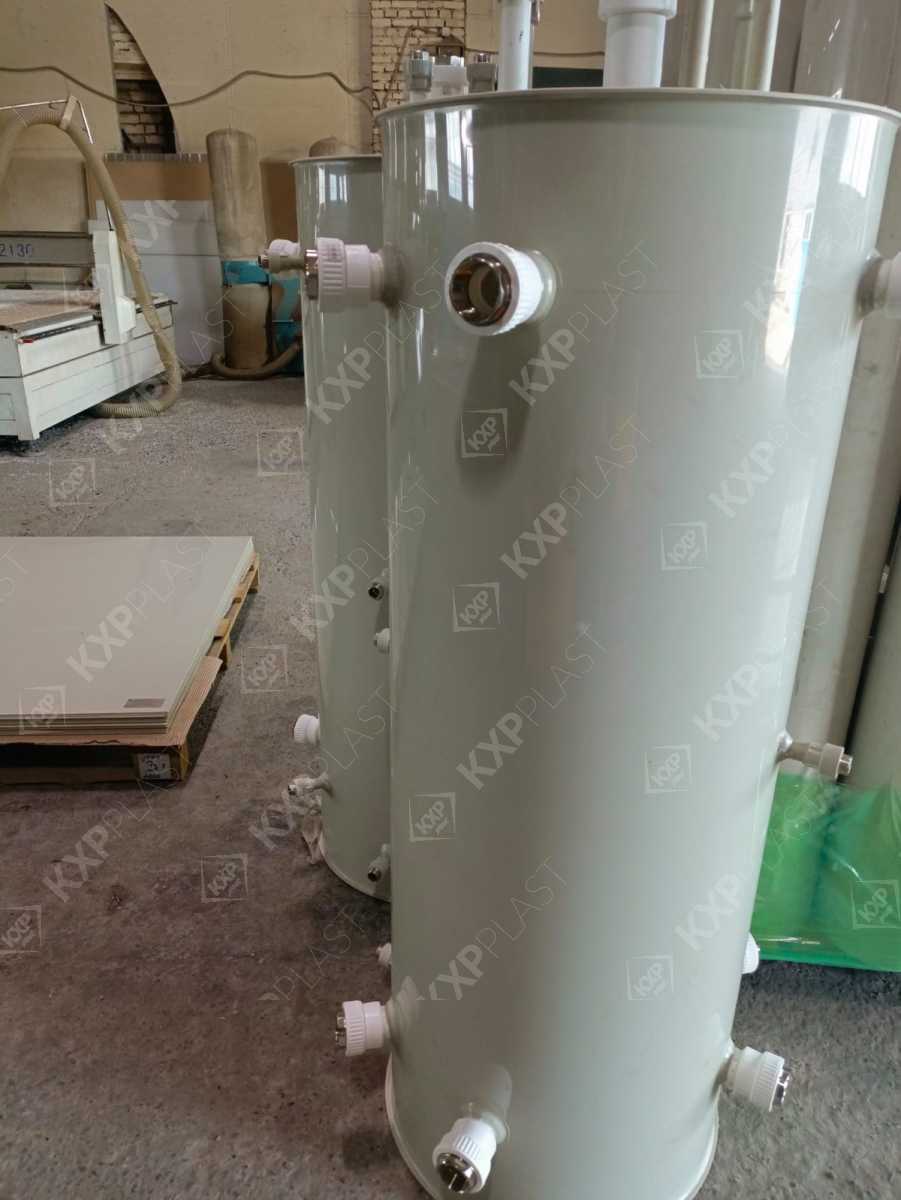

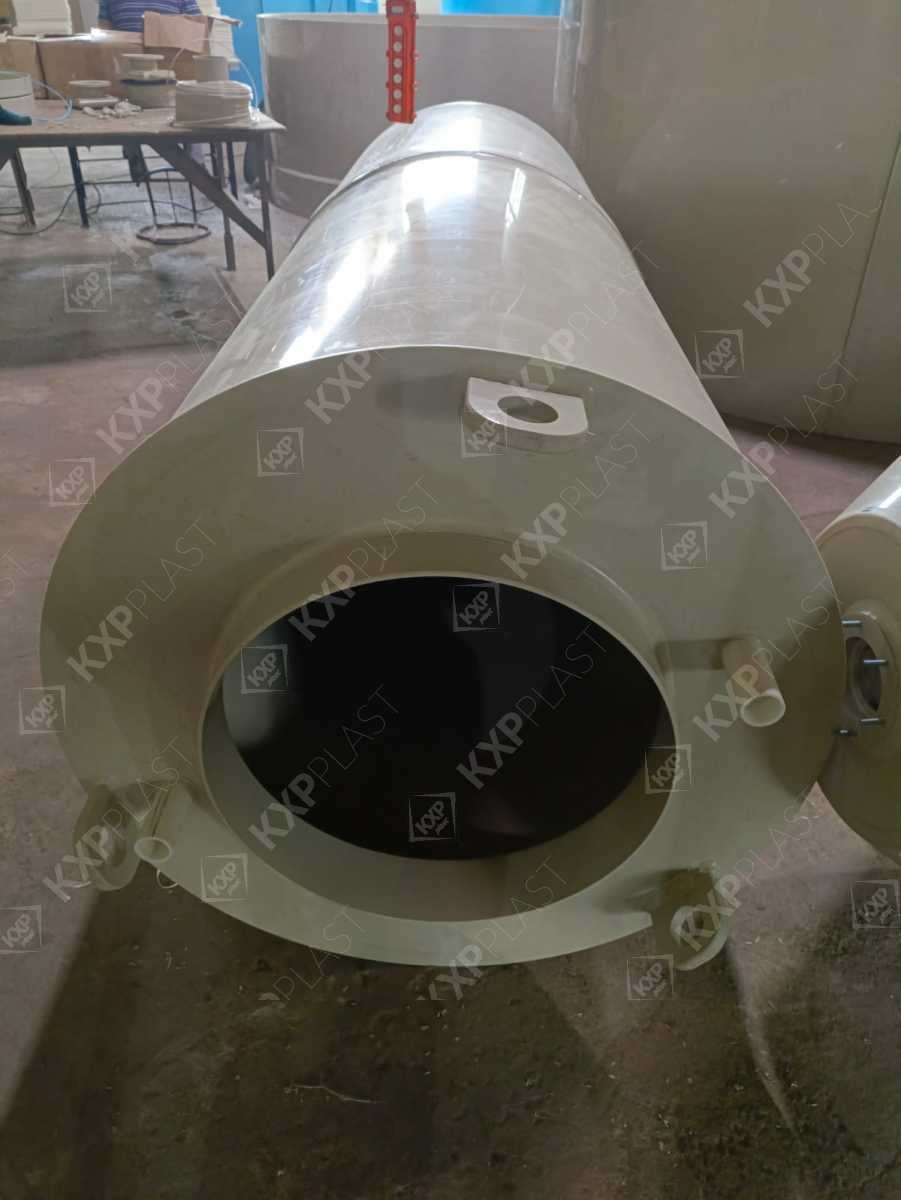

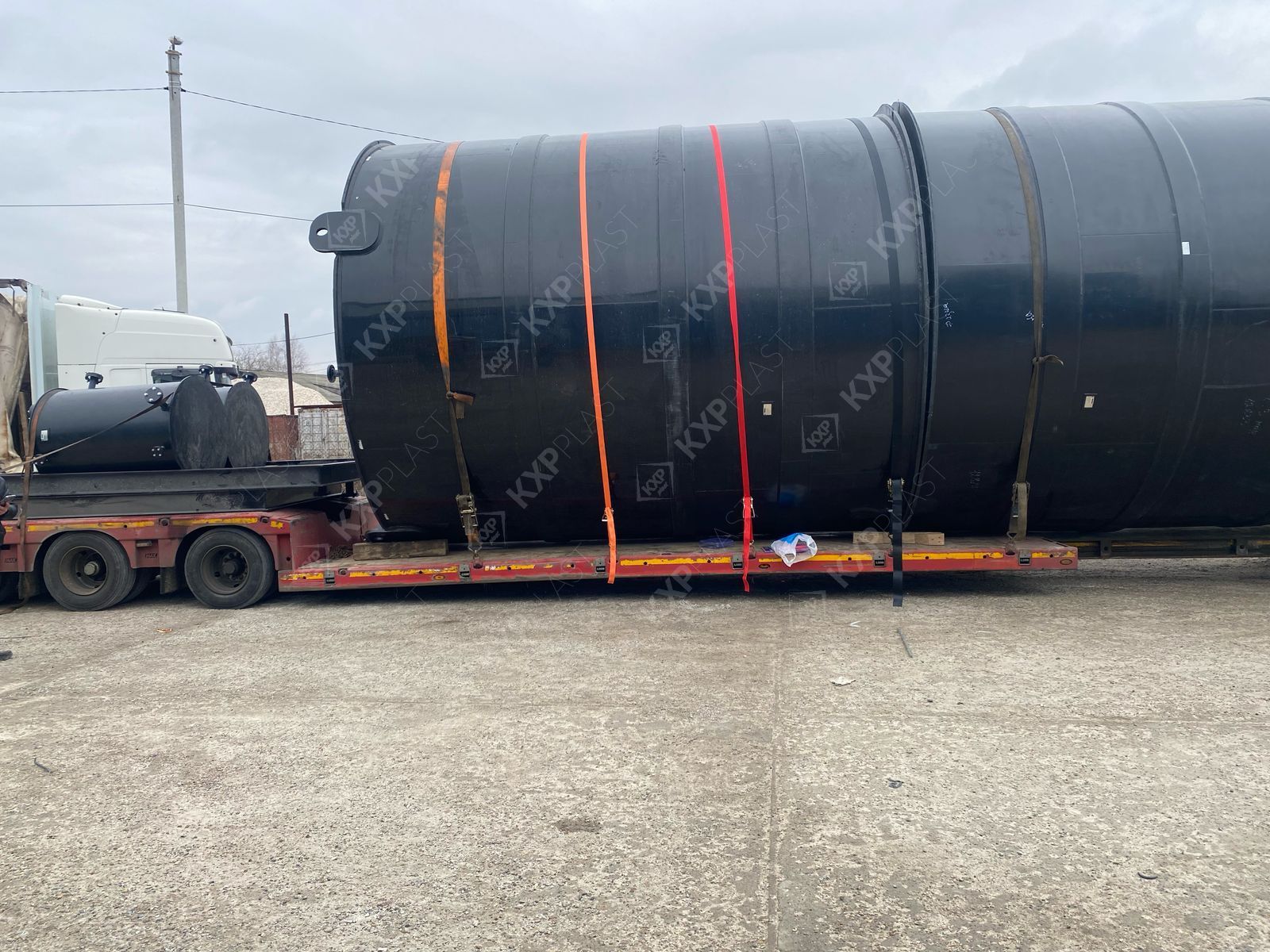

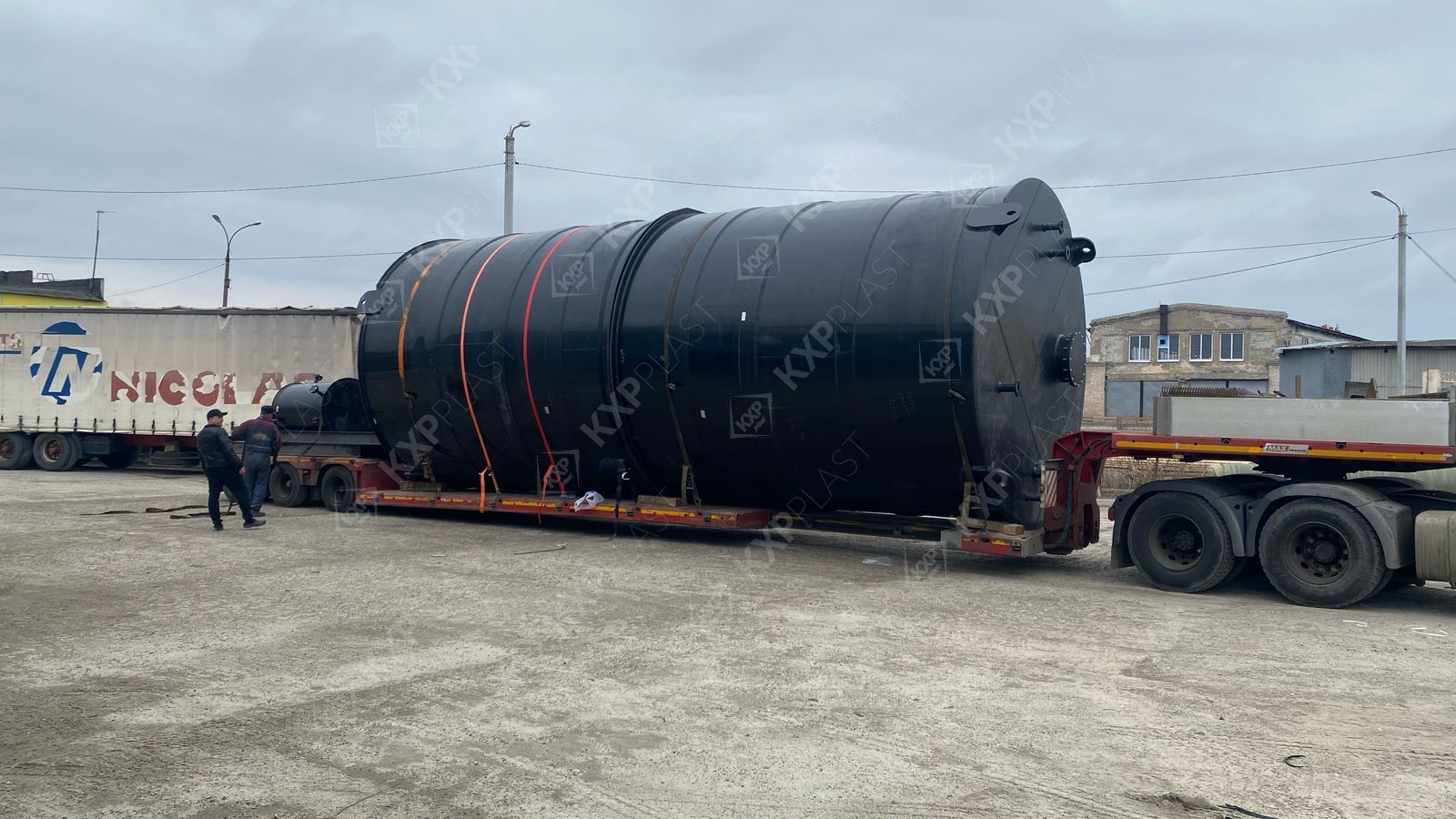

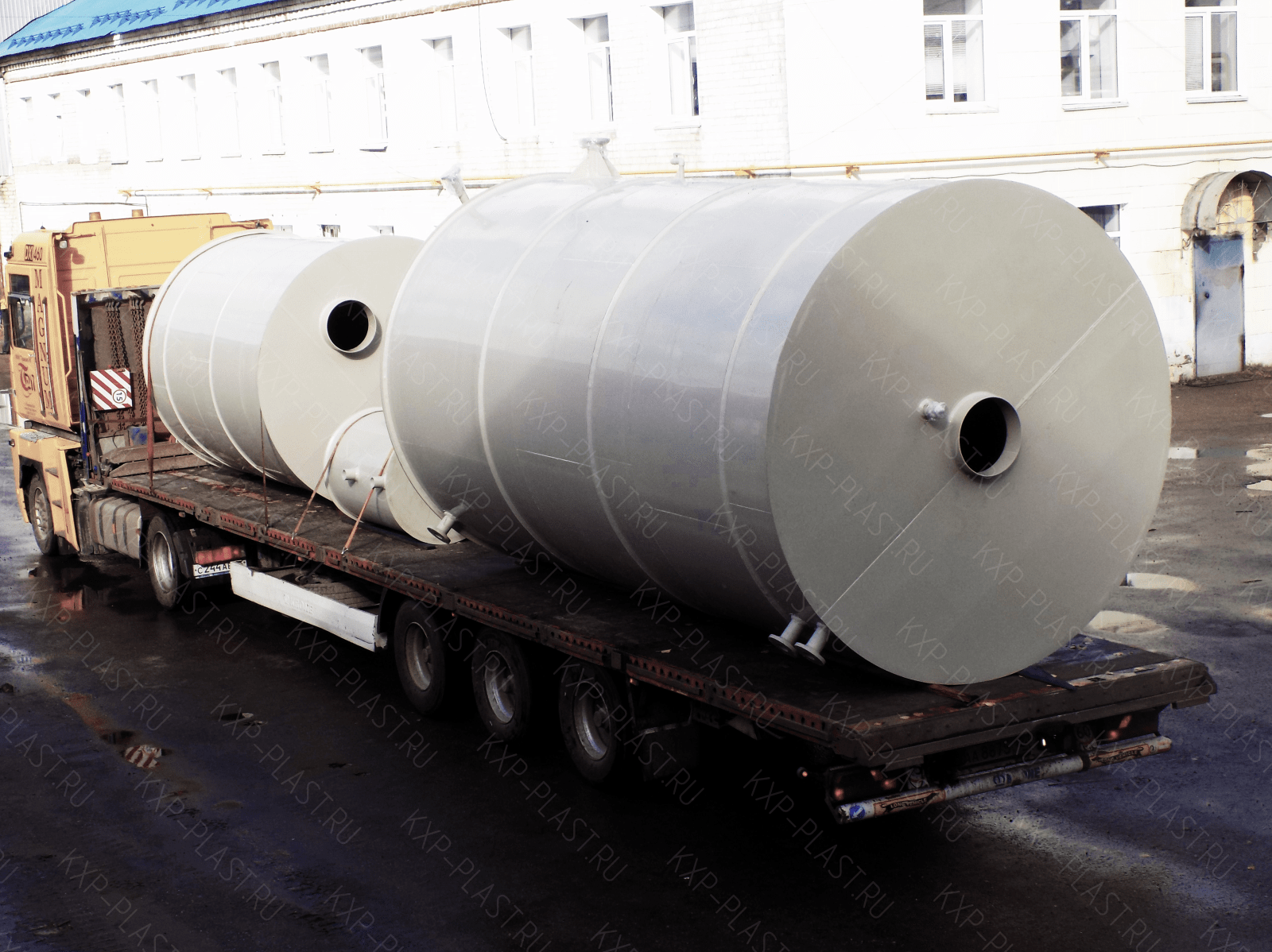

Отгрузка полипропиленовых емкостей
Немаловажным фактором является и среда наполнения вертикального сосуда. Так, например, к раствору серной кислоты или гидроксида калия более стоек полиэтилен.
Каждая емкость, отгружаемая заводом "KXP-PLAST" проходит обязательную процедуру гидроиспытаний.

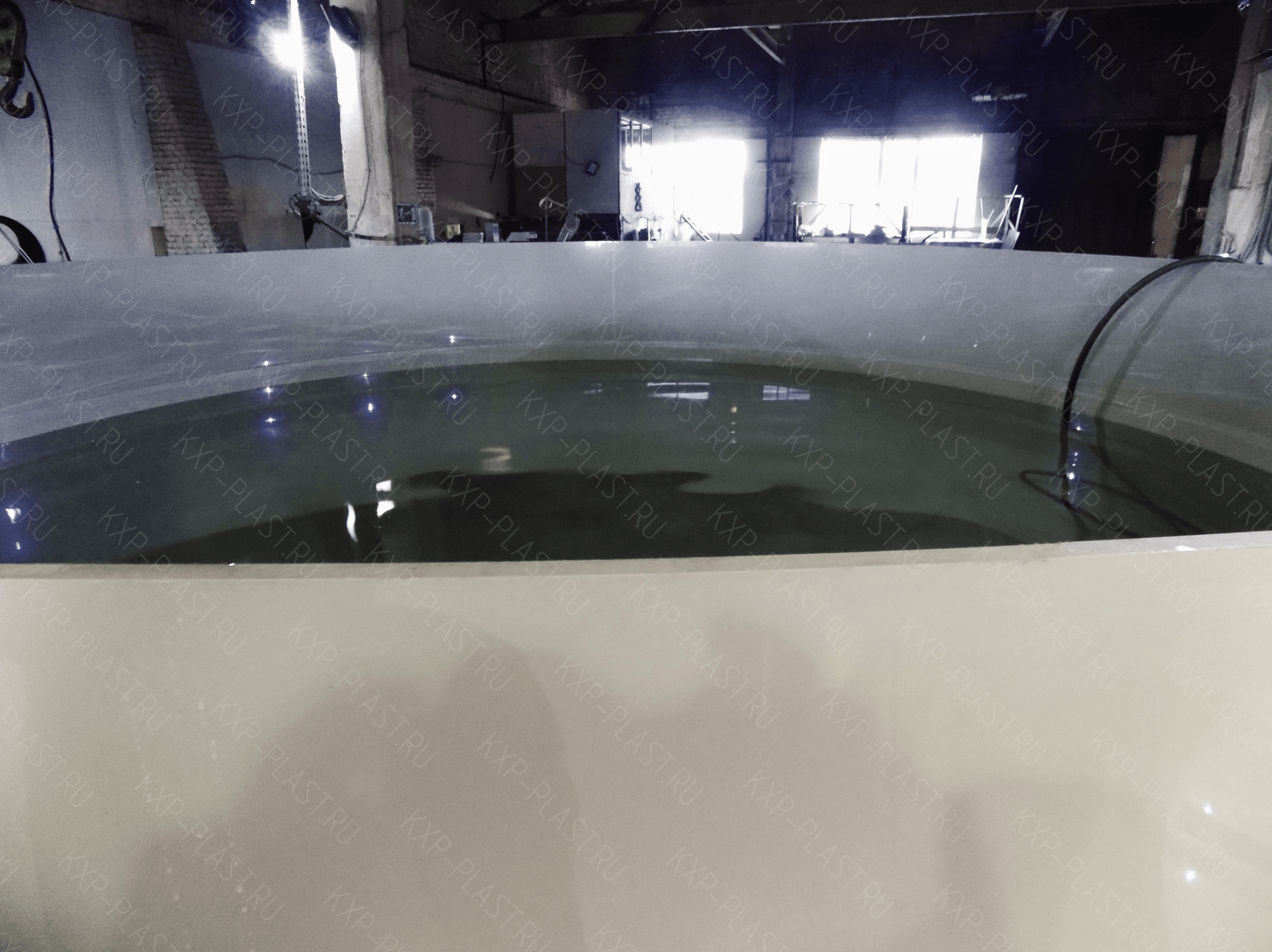

Гидроиспытание емкости
Прайс-лист на вертикальные цилиндрические резервуары
Наименование | Объем, м3 | Диаметр, мм | Высота, мм | Холодная вода +25° РЕ-100 | Бензин +35° РЕ-100 | Серная кислота <50 % +40° PP-C | Горячая вода +60° PP-C |
Емкость вертикальная 200 литров | 0,2 | 555 | 975 | 3 542,51р. | 3 542,51р. | 3 977,38р. | 3 807,06р. |
730 | 640 | 3 912,23р. | 3 912,23р. | 4 486,52р. | 4 486,52р. | ||
Емкость вертикальная 300 литров | 0,3 | 605 | 1175 | 4 563,79р. | 4 563,79р. | 5 099,83р. | 5 099,83р. |
734 | 890 | 4 865,16р. | 4 865,16р. | 5 507,64р. | 5 507,64р. | ||
Емкость вертикальная 500 литров | 0,5 | 755 | 1295 | 6 605,99р. | 6 605,99р. | 7 382,66р. | 7 382,66р. |
900 | 1025 | 7 534,53р. | 7 534,53р. | 8 497,59р. | 8 497,59р. | ||
950 | 900 | 7 527,30р. | 7 527,30р. | 8 536,96р. | 9 810,05р. | ||
Емкость вертикальная 750 литров | 0,75 | 780 | 1740 | 8 936,67р. | 11 097,99р. | 10 214,41р. | 10 172,60р. |
950 | 1150 | 10 714,16р. | 8 783,03р. | 9 874,30р. | 9 874,30р. | ||
1000 | 1170 | 11 654,32р. | 9 572,66р. | 10 763,93р. | 10 763,93р. | ||
Емкость вертикальная 1000 литров | 1 | 950 | 1500 | 12 929,20р. | 10 541,07р. | 11 746,59р. | 14 333,73р. |
1140 | 1210 | 17 901,81р. | 16 005,88р. | 17 179,15р. | 19 892,01р. | ||
Емкость вертикальная 2000 литров | 2 | 1400 | 1500 | 27 604,70р. | 24 718,32р. | 29 604,92р. | 38 793,69р. |
1420 | 1350 | 26 619,28р. | 23 984,43р. | 28 559,62р. | 32 419,53р. | ||
1500 | 1345 | 28 725,75р. | 25 952,77р. | 30 810,59р. | 40 172,46р. | ||
Емкость вертикальная 3000 литров | 3 | 1420 | 2000 | 37 691,01р. | 41 594,49р. | 39 311,30р. | 45 602,75р. |
1500 | 1900 | 39 265,31р. | 43 182,54р. | 42 325,47р. | 47 016,99р. | ||
Емкость вертикальная 4500 литров | 4,5 | 1870 | 1870 | 62 276,12р. | 68 722,08р. | 61 251,32р. | 74 349,78р. |
Емкость вертикальная 5000 литров | 5 | 1890 | 2070 | 67 216,05р. | 74 737,60р. | 72 800,58р. | 97 134,72р. |
1900 | 2370 | 71 461,31р. | 84 490,46р. | 88 157,54р. | 100 862,54р. | ||
1995 | 1810 | 67 015,07р. | 76 941,31р. | 71 196,01р. | 88 351,23р. | ||
1825 | 2145 | 65 427,39р. | 73 168,35р. | 67 943,73р. | 87 210,18р. | ||
Емкость вертикальная 7500 литров | 7,5 | 2290 | 2361 | 107 097,30р. | 121 261,15р. | 133 031,26р. | 163 035,71р. |
Емкость вертикальная 10 кубов | 10 | 2290 | 2640 | 120 397,42р. | 137 016,34р. | 152 111,61р. | 198 534,32р. |
2305 | 2625 | 121 025,98р. | 137 658,72р. | 152 761,66р. | 199 108,76р. | ||
2100 | 3000 | 116 890,09р. | 125 549,22р. | 150 684,75р. | 206 191,98р. | ||
1750 | 4500 | 123 112,87р. | 141 152,71р. | 156 962,51р. | 198 170,66р. | ||
Емкость вертикальная 12 кубов | 12 | 2350 | 3000 | 150 846,10р. | 160 536,07р. | 196 261,14р. | 238 362,69р. |
2450 | 2700 | 147 714,12р. | 157 816,43р. | 169 992,41р. | 227 590,75р. | ||
Емкость вертикальная 15 кубов | 15 | 2350 | 3700 | 187 030,85р. | 206 410,79р. | 234 239,39р. | 298 378,18р. |
2450 | 3400 | 178 441,66р. | 208 056,21р. | 215 978,09р. | 279 767,89р. | ||
Емкость вертикальная 20 кубов | 20 | 2350 | 4700 | 259 535,68р. | 269 225,65р. | 331 387,93р. | 437 516,60р. |
2450 | 4500 | 250 425,27р. | 275 998,89р. | 326 162,08р. | 450 144,81р. | ||
Емкость вертикальная 25 кубов | 25 | 2350 | 6000 | 386 015,57р. | 371 480,62р. | 497 050,27р. | 602 024,96р. |
2450 | 5500 | 349 674,00р. | 354 407,31р. | 446 554,82р. | 592 477,08р. | ||
Емкость вертикальная 30 кубов | 30 | 2950 | 4650 | 431 168,73р. | 415 706,01р. | 497 378,04р. | 702 246,20р. |
Емкость вертикальная 35 кубов | 35 | 2950 | 5400 | 462 785,60р. | 521 030,86р. | 607 501,64р. | 788 359,63р. |
Емкость вертикальная 40 кубов | 40 | 2950 | 6000 | 602 857,95р. | 587 395,23р. | 725 909,17р. | 999 010,87р. |
Емкость вертикальная 50 кубов | 50 | 2950 | 7500 | 857 971,56р. | 813 181,22р. | 982 525,26р. | 1 317 066,93р. |
